【S7-300使用指南】28.Pointer參數類型

唐琳發布于2015-12-31 09:52 24 0 標簽：程序編寫, 軟件,

1 Pointer參數類型概念

Pointer參數類型主要是在交叉區域寄存器間接尋址存儲方式上變化而來的，當我們對數據塊(DB、DI)進行尋址的時候地址寄存器AR1或者AR2是沒有空間來存放數據塊編號的，因此我們需要更大的48位的空間來對數據塊進行尋址，這就是Pointer參數類型的由來，圖 1-1所示為交叉區域寄存器間接尋址的儲存格式，由圖 1-2可以看出Pointer參數類型要比交叉區域寄存器間接尋址的指針多出一個字的空間，這個空間就是專門存放數據塊編號信息的。

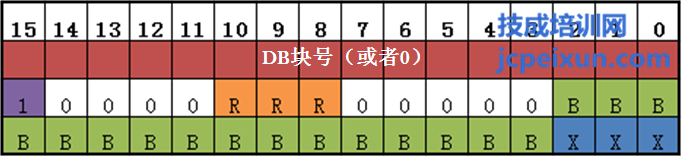

交叉區域寄存器間接尋址

圖 1-1

Pointer參數類型

圖 1-2

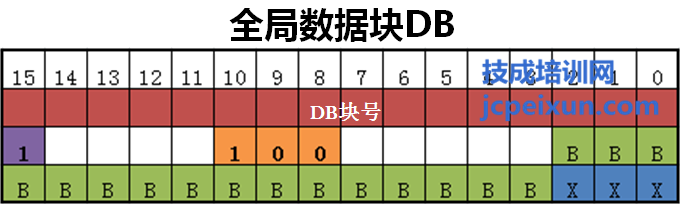

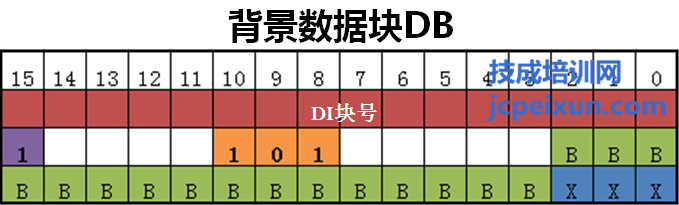

當尋址為全局?jǐn)?shù)據塊DB時地址標識位的內容為100如圖 1-3所示，當尋址為背景數據塊DI時地址標識位的內容為101如圖 1-4所示。

圖 1-3

圖 1-4

2 Pointer參數類型詳解

主程序

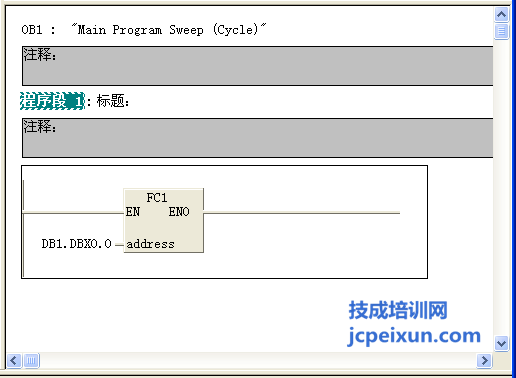

圖 2-1

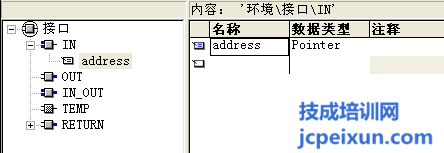

FC1接口

圖2-2

FC1程序

圖 2-3

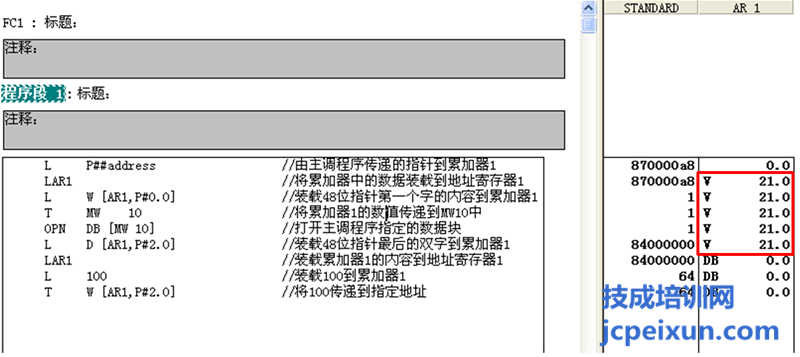

圖 2-1至圖 2-3所示程序的作用是將DB1.DBX0.0偏移2.0后的字的空間存放整數100也就是給DB1.DBW2賦值100，本身程序非常簡單，也沒有什么實際意義，但是從這個程序中大家必須搞清楚兩個問題，圖 2-3中紅框中的地址V21.0是什么意思。第二Pointer參數類型是48位存儲空間的指針，48位的空間到底位于PLC的哪個存儲區。只要我們把這兩個問題搞懂了，就可以說對Pointer參數類型徹底搞懂了。

圖 2-4

1) V21.0的含義

很多人看見V就會聯想到S7-200PLC的V區，實際上在S7-300中出現的這個V區和S7-200的V區是沒有任何關系的，在Step 7中對V區的解釋是之前的本地?cái)?shù)據那么這個之前的本地?cái)?shù)據就應該指的是主調程序中的本地?cái)?shù)據L區，拿本程序舉例，那么FC1中出現的V21.0指的就是OB1中的L21.0。

2) Pointer48位指針的存儲位置

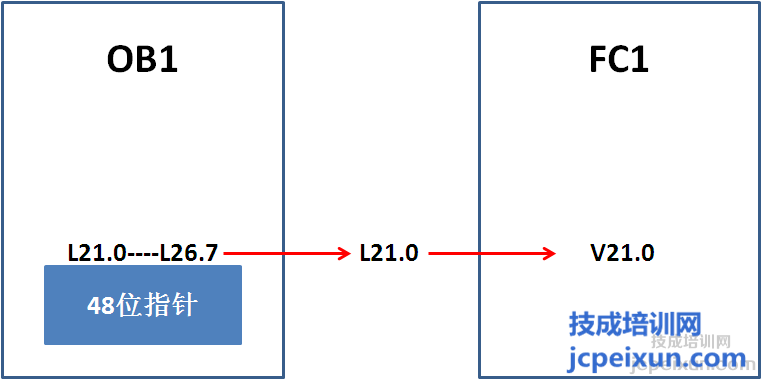

上面我們已經分析出來FC1中的V21.0實際指的就是OB1中的L21.0因此我們可以判定Pointer參數類型的48位指針就是存放在OB1的L區中并且起始地址就是L21.0，由于是48位的空間所以Pointer參數類型的48位指針占用的就是OB1中的L21.0到L26.7共48位空間，其中LB21和LB22是存放DB塊編號信息的，LB23~LB26是存放地址信息的。
