【S7-300使用指南】Step7多重背景

唐琳 發布于2015-12-29 11:53 12 0 標簽：程序編寫, 軟件,

      在上一篇文章中我們介紹了功能塊FB的使用，并且著重介紹了靜態變量STAT的使用，那么現在就有這樣一個問題，我們每調用一次功能塊FB就必須新建一個背景數據塊DB與之配對，如果我們只是調用1次2次還好說，如果調用次數非常多，那我們就必須建立非常多的背景數據塊與之進行配對，這樣一來整個程序就會顯得非常凌亂，而且哪個DB塊和哪個FB塊進行配對也是看不出來的。西門子為了解決這個問題，在Step 7中提供了多重背景的功能，來具體解決這個問題，下面讓我們一起了解如何使用多重背景功能。

1      多重背景的作用

      多重背景的大作用就是減少程序中DB塊的使用次數，以便簡化程序的結構，方便程序的調試，下面我們一起來看看完成這個功能的整個流程

2      多重背景使用流程

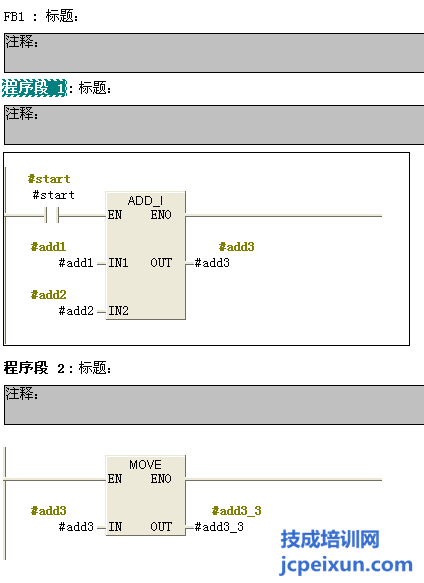

1)        建立FB1并完成子程序內容的編寫


圖2-1

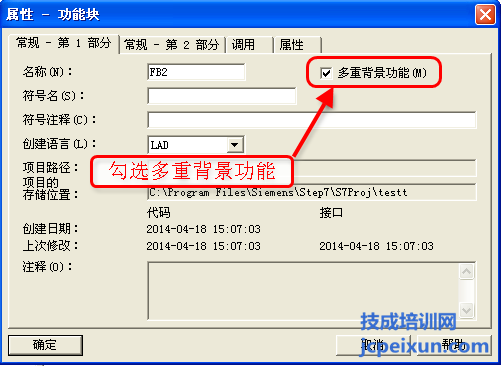

2)        建立FB2并添加多重背景功能


圖2-2

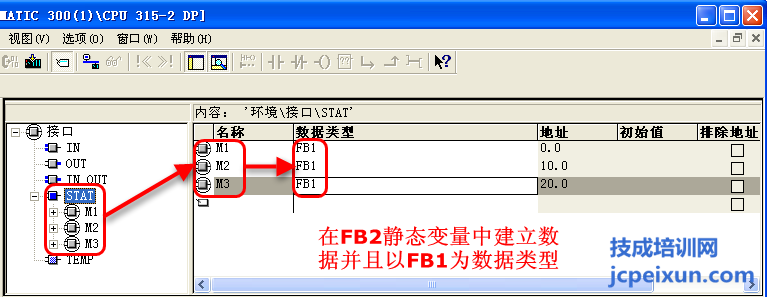

3)        創建多重背景


圖2-3


圖2-4

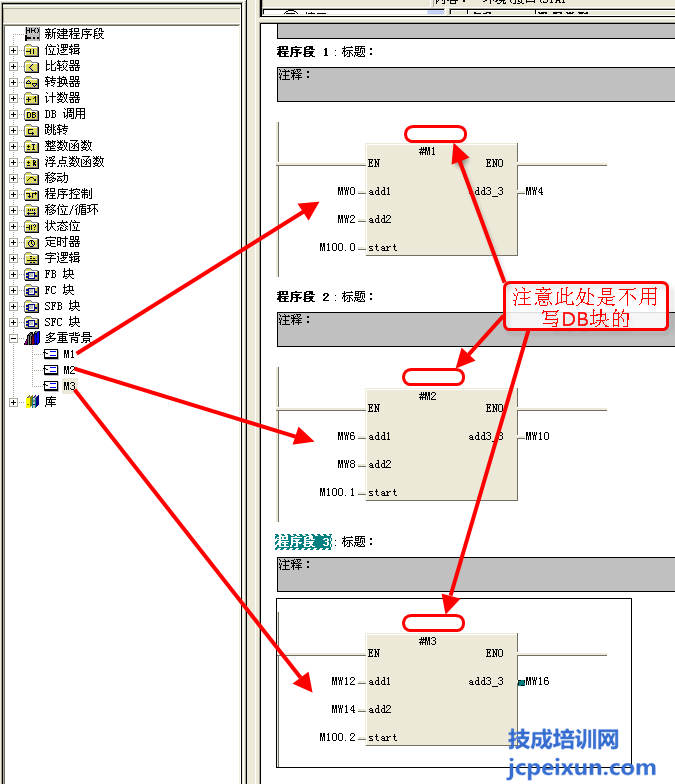

4)        調用多重背景


圖2-5

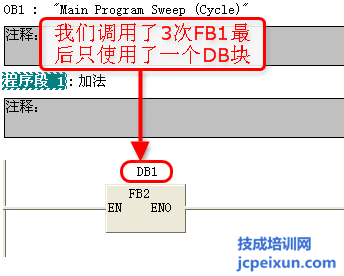

5)        在主程序中調用使用多重背景的功能塊



圖2-6

作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
