如何在觸摸屏上修改S7-300PLC中定時器的定時時間

盧思敏 發布于2016-09-23 17:42 34 0 標簽：S7-300,PLC,定時器

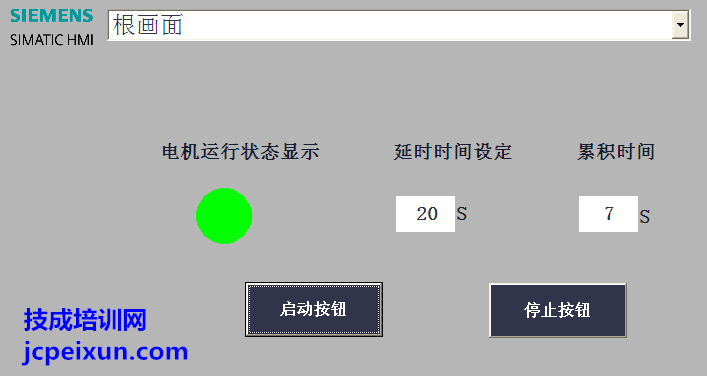

近碰到幾個學員問我這樣一個問題，在S7-300PLC中使用定時器時，定時器的設定值數據類型為S5TIME格式的數據類型，而這個設定值想要在觸摸屏上能夠進行修改，但在觸摸屏上建立變量選擇數據類型時并沒有S5TIME格式的數據類型選擇。不知道如何來實現在觸摸屏上修改這個定時器的設定值。

其實要實現這種功能，我們有很多種辦法的，我們以一個簡單的電機啟動后延時停止為例來做個說明，在這里我們使用兩種常見的方法來實現。

方法一、根據S5TIME的格式，然后使用轉換及邏輯運算指令實現其功能。

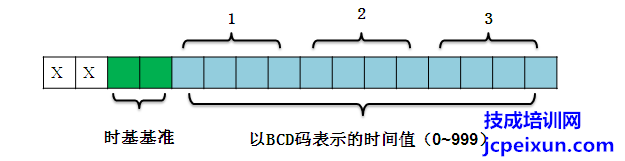

S5TIME的格式如下圖所示：

時基基準：00表示10ms，01表示100ms，10表示1s，11表示10s?？奢斎氲拇蠖〞r(shí)時間為：9990s或是2H_46M_30S

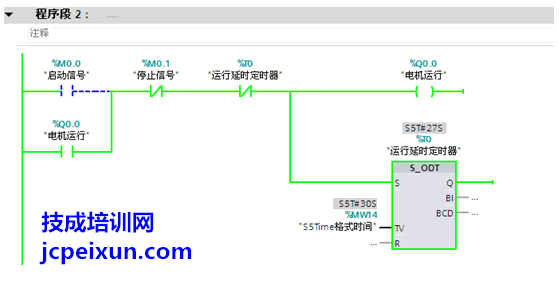

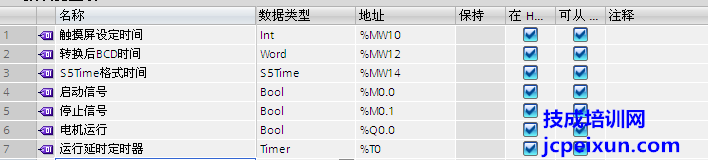

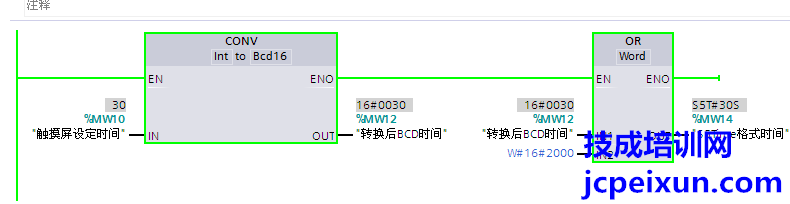

了解了S5TIME的格式后，我們只需要在觸摸屏上建立一個整數的變量，PLC里面通過I_BCD的指令轉換換成BCD碼后，然后確定時基得到的結果就是一個S5TIME的數據類型的數了。

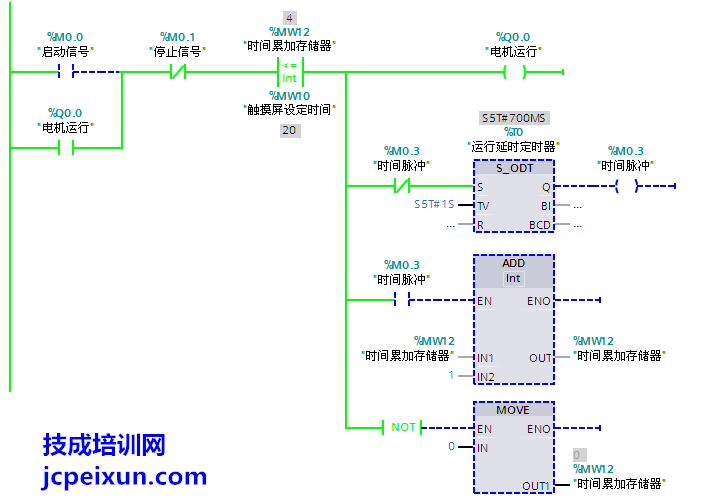

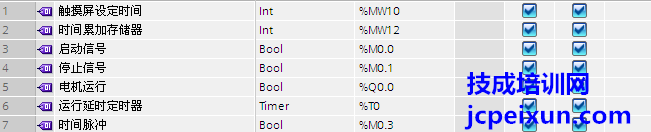

方法二、通過累加及比較的方法來進行實現，可以先讓定時器以1s的方式進行定時，然后記錄定時器接通的次數，通過與設定的時間進行比較來實現這種功能。


作者：技成培訓網（曾鑫）

本文版權為技成所有，未經同意，盜取必究！
